高性能16通道读写器ZK-RFID1601
中科ZK-RFID1601是一款高性能的UHF超高频电子标签读写器，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
特点
* 完全自主知识产权设计；
* 工作频率840～960MHz（可以按不同国家或地区要求调整）；
* 基于Impinj E710读写引擎设计，充分支持符合EPC CLASS1 G2（ISO18000-6C）标准的电子标签；
* 以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能，峰值标签巡查速度大于1000张/秒；
* 输出功率达至33dBm（可调）；
* 支持16个外接SMA天线接口，支持天线自动微调谐和天线检测；
* 支持应答工作模式和实时巡查工作模式；
* 标签缓存容量：1000张@最长96bitsEPC；
* 支持EPC和TID两种防冲突模式；
* 低功耗设计，单＋9V电源供电，可选配POE供电方式；
* 支持RS232、USB、可选配RJ45（TCP/IP），韦根26/34等多种通讯接口；
* 提供动态连接库（DLL）及演示软件源代码，支持二次开发；
* 精致小巧设计，满足多种应用场合需求。
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
16 |
V |
|
工作温度 |
TOPR |
-20～+55 |
℃ |
|
贮藏温度 |
TSTR |
-20～+85 |
℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 ITEM |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
9 |
24 |
V |
|
工作电流 |
IC |
|
0.5 |
1.2 |
A |
|
工作频率 |
FREQ |
840 |
860~868 902~928 |
960 |
MHz |

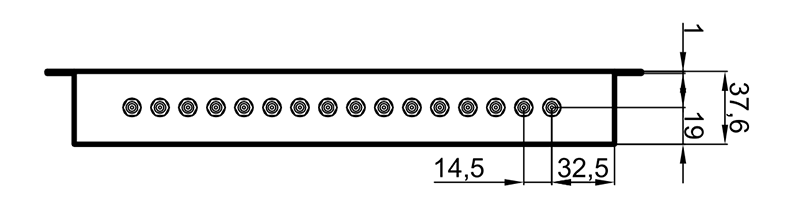

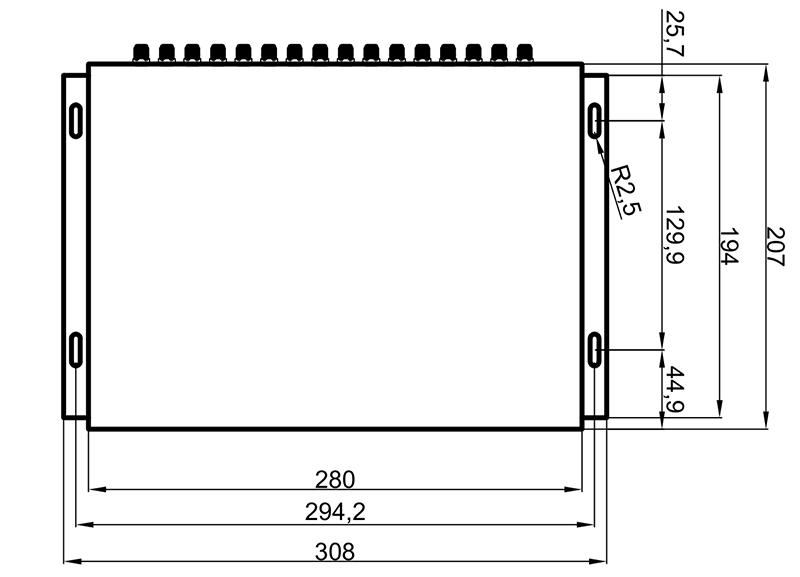

机械特性（单位mm）：

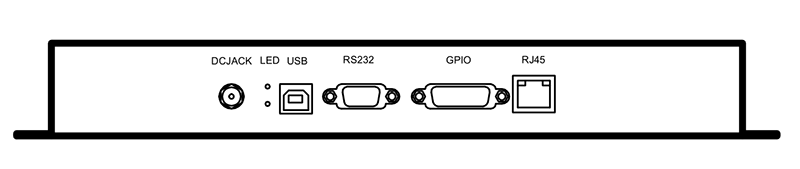

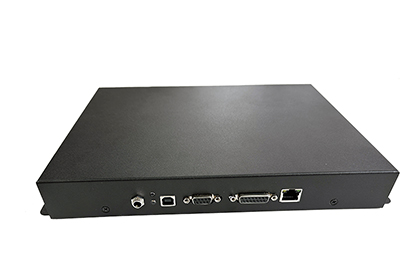

接口图（1）

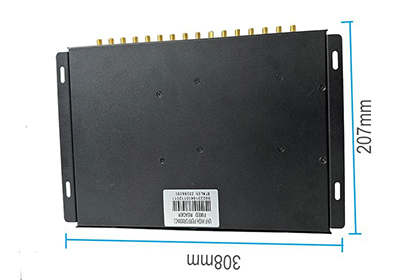

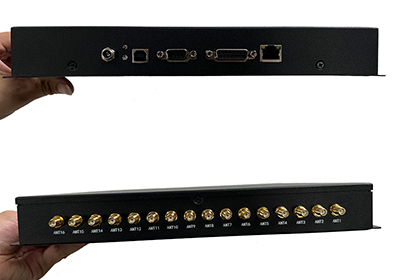

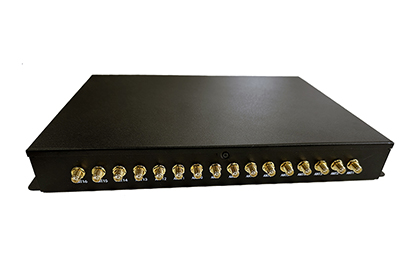

正面图
接口图（2）
电源接口DC JACK
|
序号 |
符号 |
描述 |
|
Central |
PWR |
正9V电源 |
|
Outer |
GND |
地 |
串行通讯接口RS232 （DB9 Female）
|
序号 |
符号 |
描述 |
|
1 |
NC |
保留 |
|
2 |
TXD |
串行通讯数据输出 |
|
3 |
RXD |
串行通讯数据输入 |
|
4 |
NC |
保留 |
|
5 |
GND |
信号地 |
|
6 |
NC |
保留 |
|
7 |
NC |
保留 |
|
8 |
NC |
保留 |
|
9 |
NC |
保留 |
通用输入输出接口GPIO （DB15 Female）
|
序号 |
符号 |
描述 |
|
1 |
NC |
保留 |
|
2 |
NC |
保留 |
|
3 |
Input1－ |
通用光耦隔离输入端1－ |
|
4 |
Input2－ |
通用光耦隔离输入端2－ |
|
5 |
Output1 |
通用光耦隔离输出端1 |
|
6 |
Output1 |
通用光耦隔离输出端1 |
|
7 |
Output2 |
通用光耦隔离输出端2 |
|
8 |
Output2 |
通用光耦隔离输出端2 |
|
9 |
Input1＋ |
（通过1k电阻上拉到3.3V，可以选择下拉到地） |
|
10 |
Input2＋ |
通用光耦隔离输入端2＋ （通过1k电阻上拉到3.3V，可以选择下拉到地） |
|
11 |
NC |
保留 |
|
12 |
GND |
信号地 |
|
13 |
NC |
保留 |
|
14 |
NC |
保留 |
|
15 |
NC |
保留 |
