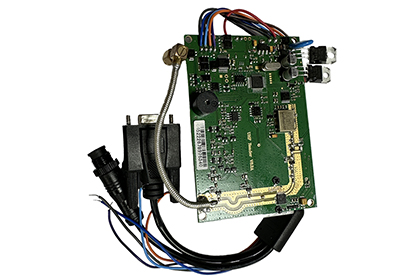

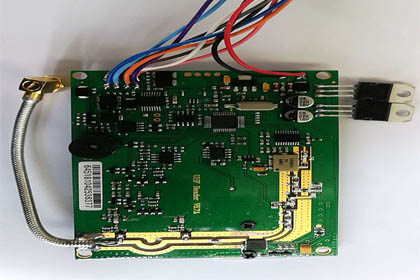

嵌入式单通道模块ZK-RFID100
嵌入式单通道模块,接天线后通电即可使用,天线可根据使用要求搭配,最远读取距离可达15米.可在设备中嵌入使用.提供SDK开发包,API接口使用说明,DEMO演示程序等，外加接UHF天线,可直接使用,大量应用于各种嵌入式设备中,实现与产品一体化应用
模块参数如下:
工作频率：902～928MHz(可以按不同国家或地区要求调整)
读卡距离：与搭配的天线有关,最远可达15米(可按使用要求选配天线)
支持协议:支持UHF EPC Gen2(ISO18000-6C)、ISO18000-6B协议电子标签
支持接口：支持RS232、RS485、韦根接口(可选配网口/RJ45或者WIFI无线传输)
工作方式：广谱跳频(FHSS)或定频发射方式
输出功率：最大30dbm(可调节)
提供动态连接库（DLL），支持C++/VB/VC/C#/JAVA等语言二次开发。
低功耗设计，单9V电源供电（其它电压供电可定制）
支持应答（交互）工作模式和主动工作模式
主动工作模式下输出格式和参数可配置
电特性
l极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
16 |
V |
|
工作温度 |
TOPR |
-10~+55 |
℃ |
|
贮藏温度 |
TSTR |
-20~+75 |
℃ |
规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
9 |
12 |
V |
|
工作电流 |
IC |
|
350 |
650 |
mA |
|
工作频率 |
FREQ |
902 |
|
928 |
MHz |
接口
|
项目 |
描述 |
|
红 |
+9V |
|
黑 |
GND |
|
浅蓝 |
韦根DATA0 |
|
蓝 |
韦根DATA1 |
|
紫 |
RS485 R+ |
|
橙 |
RS485 R- |
|
棕 |
GND |
|
白 |
RS232 RXD |
|
粉 |
RS232 TXD |
|
灰 |
外部触发（TTL电平） |
